質量控制圖在實驗室質量控制中的應用
在實驗室進行內部質量控制活動中，采用有證標準物質或者質控樣是比較常見的方式，得到的結果除了進行單次的符合性評價外，還應分析質量控制數據的趨勢。在GB/T27025-2008《檢測和校準實驗室能力認可準則》5.9.2中，明確要求“應分析質量控制的數據，當發現質量控制數據將要超出預先確定的判據時，應采取有計劃的措施來糾正出現的問題，并防止報告錯誤的結果。”
繪制質量控制圖是對質量控制數據進行趨勢分析的較好方法。通過質量控制圖可以發現一段時間內檢測活動出現的異?；蛘呲厔?，從而可以持續監測檢測活動的質量。
檢測過程存在兩種變異。第一種變異為隨機變異，由“偶然原因”造成，一般是檢測過程固有的，無法消除的。第二種變異為系統性的變異。這種變異可歸因于某些可識別的、非固有的、并且至少在理論上可加以消除的原因。這些可識別的原因稱為“可查明原因”。當發生系統變異時，應查明原因，消除變異。利用多次檢測得到的數據繪制的質量控制圖可以判斷出檢測過程的變異是隨機變異還是系統變異。

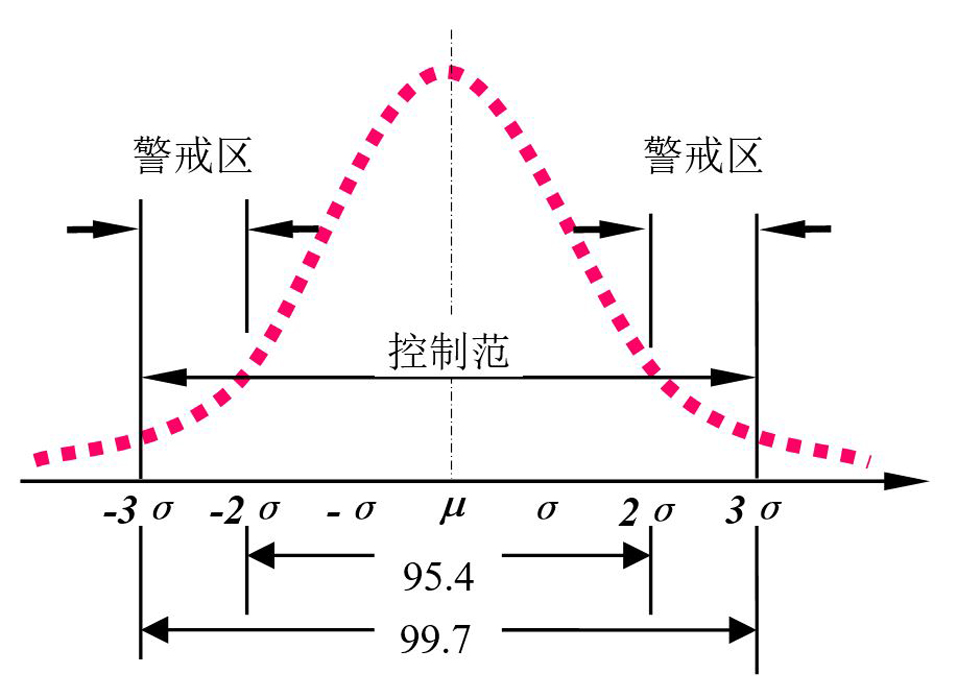

質量控制圖設計原理。對于同一被測量樣品，一般只要檢測結果比較多，檢測結果都服從正態分布。檢測結果位于分布中心μ附近μ±3σ區間內的概率為99.73%，當測量結果出現在μ±3σ區間之外，就認為測量結果異常。測量結果出現在μ±2σ區間的概率為95.45，因此測量結果在2σ區域之外并在3σ之內的概率為4.28%，此區域稱為警戒區。（見圖1）
圖1 正態分布示意圖
圖2 質量控制圖示意圖

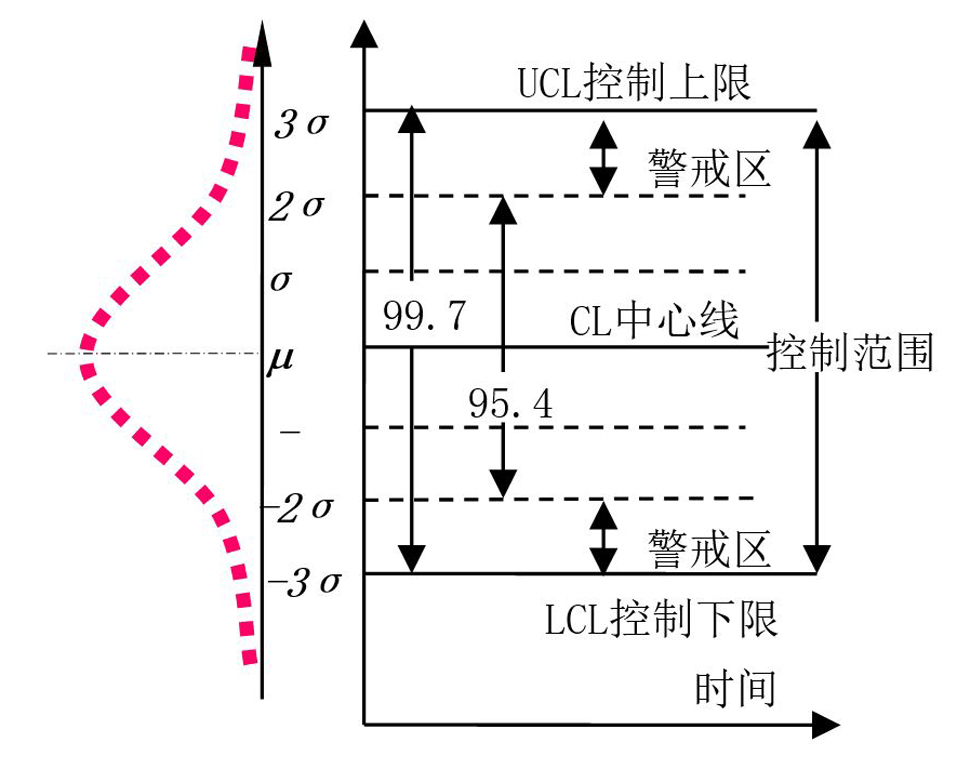

將圖1旋轉90°，得到如圖2所示的控制圖?？v坐標為所采用的統計控制量，例如平均值X，中位值，實驗室標準差s和極差R等。橫坐標為時間，進行測量過程中必須按近似相等時間間隔取樣?？刂茍D設有三條界限，分別為控制中心線（CL），控制上限（UCL）和控制下限（LCL）。（見圖2）
質量控制圖的分類。質量控制圖必須成對使用，平均值或中位值控制圖可以體現系統效應對檢測過程的影響，標準差或極差可以體現隨機效應對檢測過程的影響。按采用統計量來分類，常見的質量控制圖有：平均值-標準差控制圖（X-s圖）、平均值-極差控制圖（X-R圖）、中位值-極差控制圖（Me-R圖）。由于樣本數量的限制等因素，在測量過程的實際應用中通常選擇平均值—極差控制圖（X-R圖）。X圖即平均值圖可以考察檢測平均值的變異，R圖即極差圖可以考察檢測離散程度的變異。
質量控制圖的繪制。以某一質控樣品監測數據為例，來說明X-R控制圖在質量控制中的應用。

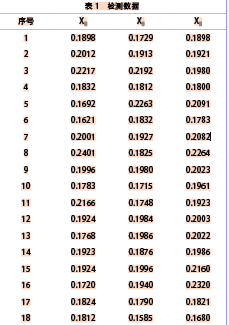

某一質控樣品檢測實例。表1是每隔一定時間，對某一批穩定均勻的質控樣品進行檢測得到的數據。一共有20組檢測數據，每組數據是在重復性條件下測量3次（X1，X2，X3）得到的。（見表1）
繪制質量控制圖，需要事先計算X和R圖的統計量，由于計算公式和計算過程比較復雜，為了簡便快速，我們可以利用SPSS軟件來繪制質控圖。
利用SPSS19.0軟件，按表1格式將數據輸入軟件，在菜單欄依次選擇【分析】—【質量控制】—【控制圖】，在彈出對話框中，變量圖表中選擇“X條形圖、R圖和s圖”，數據組織中選擇“個案為子組”點擊定義，將序號選入“標注子組”，將X1，X2，X3選入“樣本框”，電機確定即可繪制出質量控制圖。見圖3和圖4。
圖3 極差質量控制圖

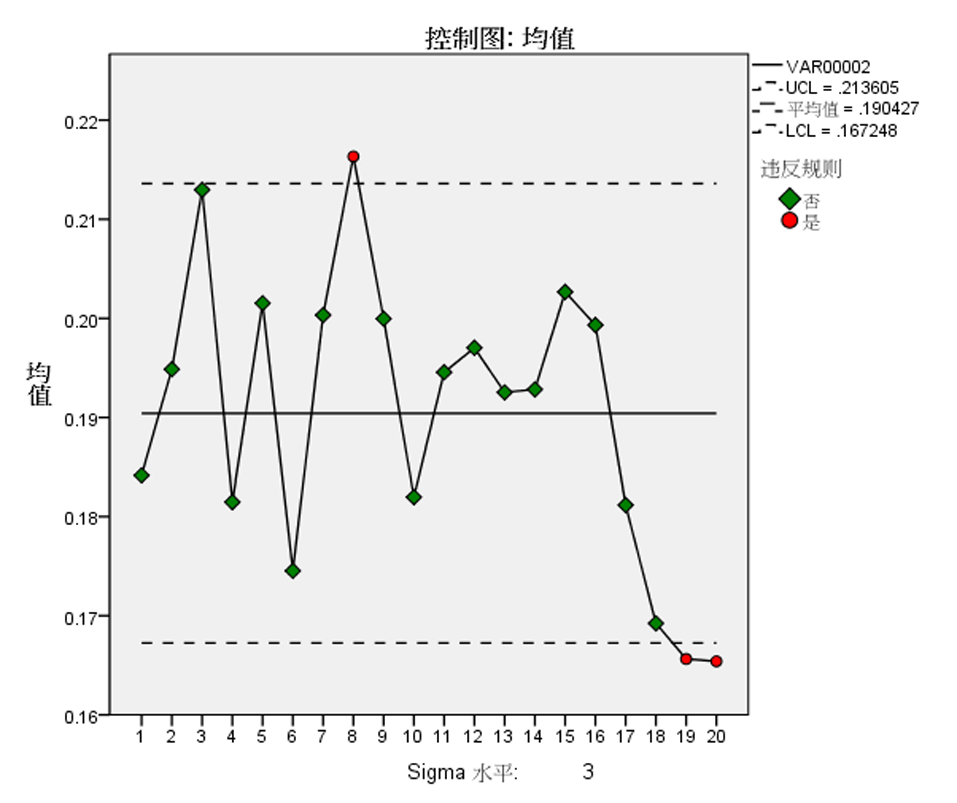

圖4 均值質量控制圖
從圖3中可以看出，第16點超出了控制上限，表明當時組內隨機變異較大，檢測出現異常，應采取糾正措施。從圖4中可以看出，第8，19，20點超出了控制上限，為失控點，表明當時的測量過程出現了異常。第11到16點連續6個點都在中心線的一側，可以認為發生了異常的趨勢，應采取預防措施。查找到原因后，應剔除失控點并重復上述過程。
結論
質量控制圖是常用的質量控制手段，通過累積大量數據，實驗室可以通過針對每個檢驗項目建立質控圖的方法，根據質量控制圖中測量點分布狀況，持續監測檢測活動的質量，發現檢測過程中出現的異?；蛘呲厔?，進一步結合實驗室檢測工作的人員、設備、標樣、方法、環境等影響條件展開分析，及時采取預防或糾正措施，保證檢測結果的準確性。
李興權 王冬妍 杜翠榮
沈陽食品檢驗所
作者：李興權，工程師，碩士研究生，研究方向：食品檢驗檢測技術研究。
